Metodický list = žák



Co k experimentu potřebujeme:

  • tyčový magnet
  • cívku s 6 000 a s 12 000 závity
  • senzor pro měření napětí
  • kousek molitanu, nebo jinou měkkou podložku

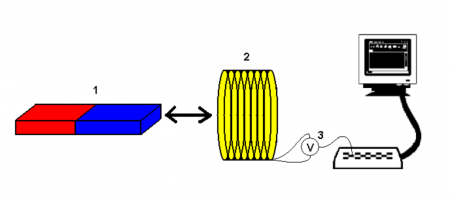

Schéma experimentu:

Jak budete postupovat:

  • Cívku s 6 000 závity připojte na voltmetr podle schématu.
  • Spusťte měření a indukujte napětí:
  • pohybováním magnetu vůči cívce,
  • pohybováním cívky vůči magnetu.
  • Postupně zasouvejte magnet do dutiny cívky a vysouvejte ho ven, měňte polohu magnetu před dutinou cívky, měňte polohu cívky vůči magnetu a podobně.
  • Měření opakujte s cívkou s 12 000 závity.



Zpracování naměřených dat:

  • Sestrojte graf závislosti indukovaného napětí na čase při jednotlivých pokusech.
  • Popište, jak se získané grafy navzájem liší. Například indukované napětí bylo kladné nebo záporné, amplituda napětí byla menší (větší) když se magnet nebo cívka pohybovali rychle (pomalu).



Popřemýšlejte nad zadanými otázkami:

  • Pokuste se shrnout, na čem závisí amplituda indukovaného napětí.
  • Závisí orientace indukovaného napětí (např. na tom, kterým pólem je tyčový magnet orientovaný vůči cívce?
  • Závisí amplituda indukovaného napětí od počtu závitů cívky?



Náměty na další aktivity:

  • Pokuste se realizovat experiment s cívkami, které mají rozdílný počet závitů. Porovnejte navzájem hodnoty indukovaného napětí.
