Metodický list = žák



Co k experimentu potřebujeme:

  • fotorezistor (1)
  • stabilizovaný zdroj stejnosměrného napětí 5 V (2)
  • bodový zdroj světla (3)
  • ochranný rezistor (4) - zvolíme podle parametrů fotorezistory
  • senzor pro měření napětí (5)
  • senzor pro měření osvětlení (6)
  • spínač (7)

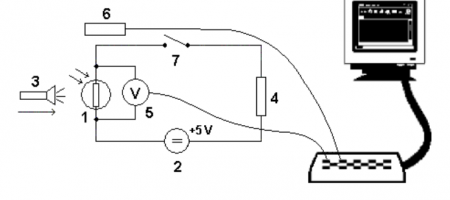

Schéma experimentu:

Jak budete postupovat:

  • Sestavte obvod podle schématu. Bodový zdroj světla umístěte asi jeden metr od fotorezistory a světelného senzoru.
  • Nastavte dobu měření na 10 sekund.
  • Sepněte spínač, spusťte měření závislosti napětí a osvětlení od času a pomalu přibližujte zdroj světla k fotorezistoru.
  • Měření ukončete.



Zpracování naměřených dat:

  • Sestrojte graf závislosti napětí na fotorezistory od osvětlení.
  • Pomocí Ohmova zákona vypočítejte odpor fotorezistory na začátku a na konci experimentu. Obě hodnoty porovnejte.





Popřemýšlejte nad zadanými otázkami:

  • Kdy byl odpor fotorezistory nejvyšší, na začátku, nebo na konci experimentu?
  • Víte vysvětlit, proč je při tomto měření třeba použít stabilizovaný zdroj napětí a ne obyčejnou 4,5 V plochou baterii?
  • Konzultujte své odpovědi s učitelem.



Náměty na další aktivity:

  • Namísto ochranného rezistoru zapojte do obvodu malou žárovku. Jak se mění intenzita světla žárovky, pokud při měření zdroj světla přibližujeme, případně vzdalujeme od fotorezistory?
  • Popřemýšlejte, zda by fotorezistor nemohl použít k měření osvětlení. Jakým způsobem byste ho okalibrovali?
